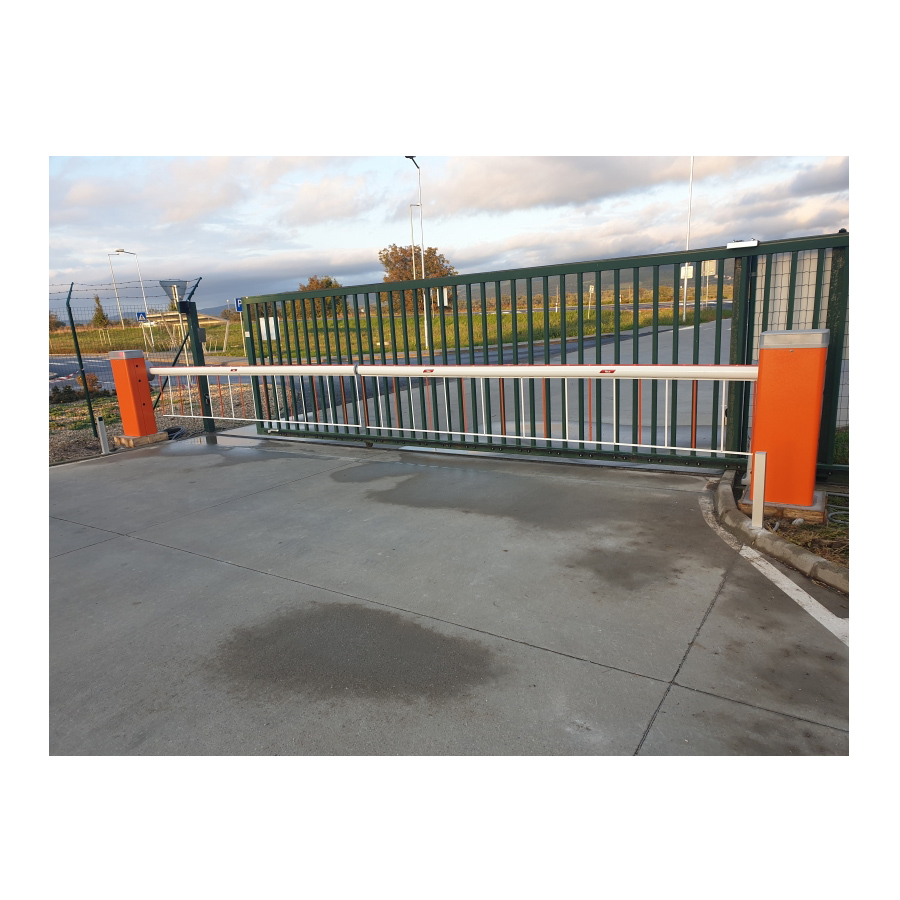

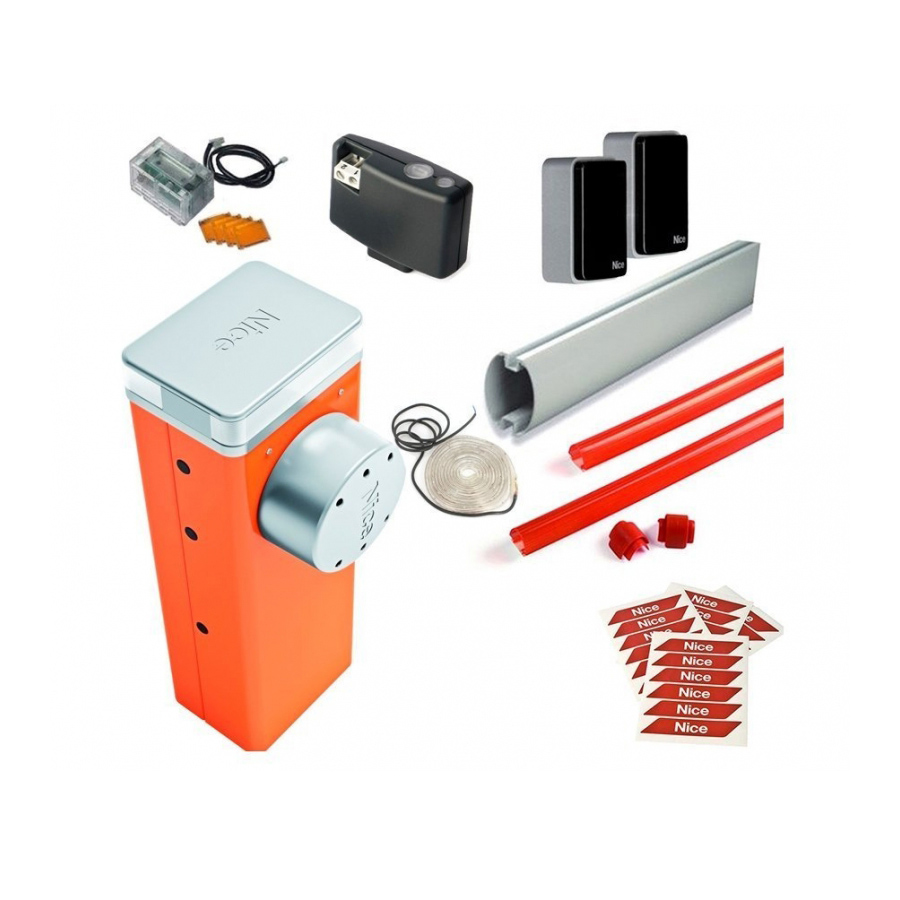

Модель M7BAR6BDKIT1 является электромеханической пропускной системой для небольшого и габаритного транспорта с автоматическим управлением. Шлагбаум используется на въездах и выездах закрытых объектов с максимальной шириной проезжей части 6 метров. Он подходит для объектов со средней интенсивностью движения транспорта – до 200 циклов «открыть – закрыть» за час.

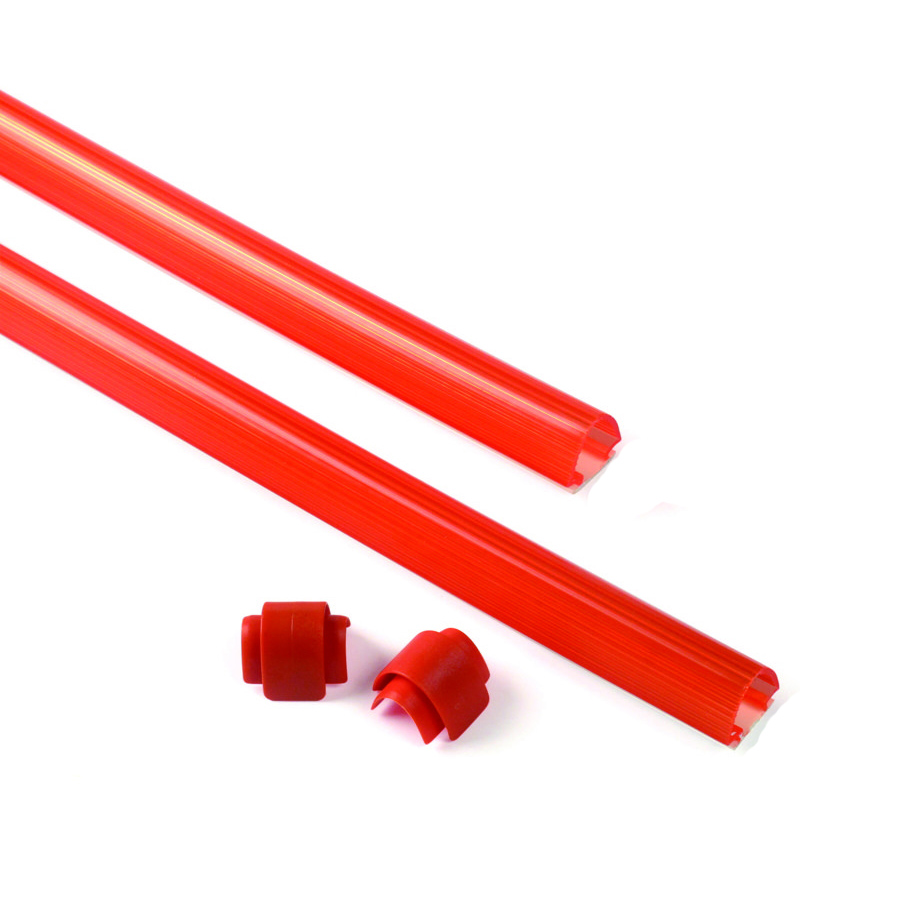

Для перекрывания проезда используется алюминиевая рейка со скругленными краями. Овальная форма позволяет уменьшить парусность конструкции, снижая нагрузки на редуктор. При сильных порывах ветра стрела может выдерживать нагрузку до 450 Ра. Чтобы не поцарапать автомобиль о стрелу, ее кромка покрыта резиновым демпфером.

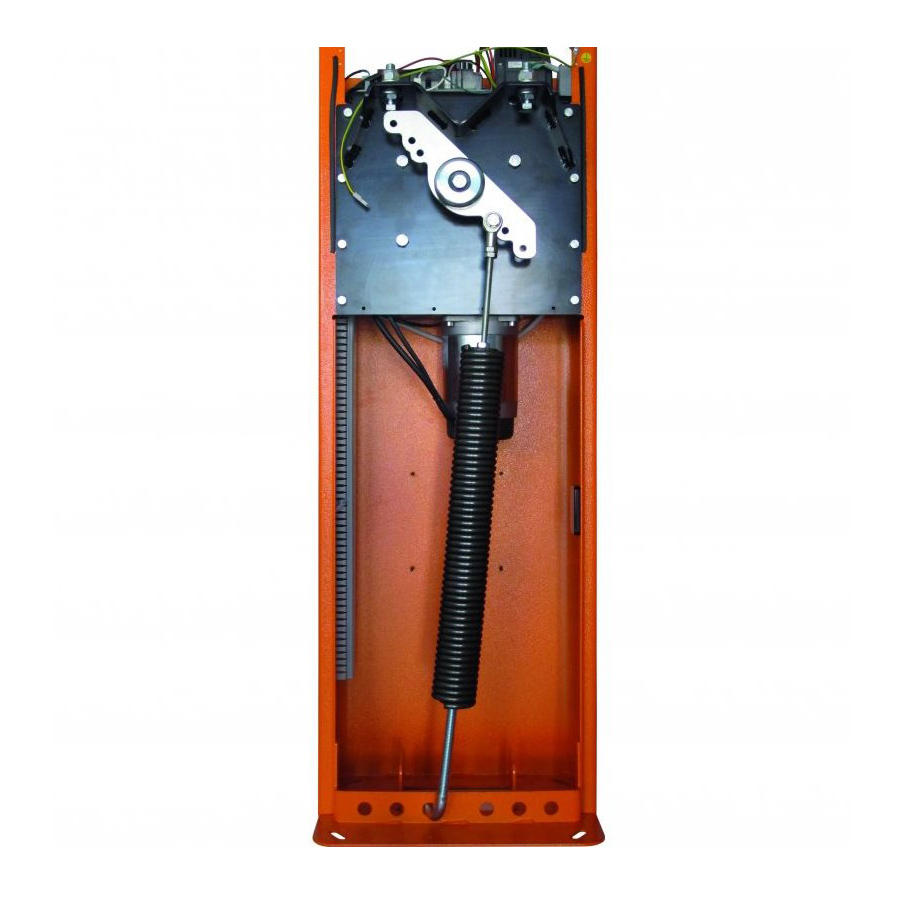

Крепится стрела к металлической тумбе с антикоррозионным покрытием. Ее подъем выполняется посредством электромеханического редуктора, приводимого в действие электромотором мощностью 110 Вт.

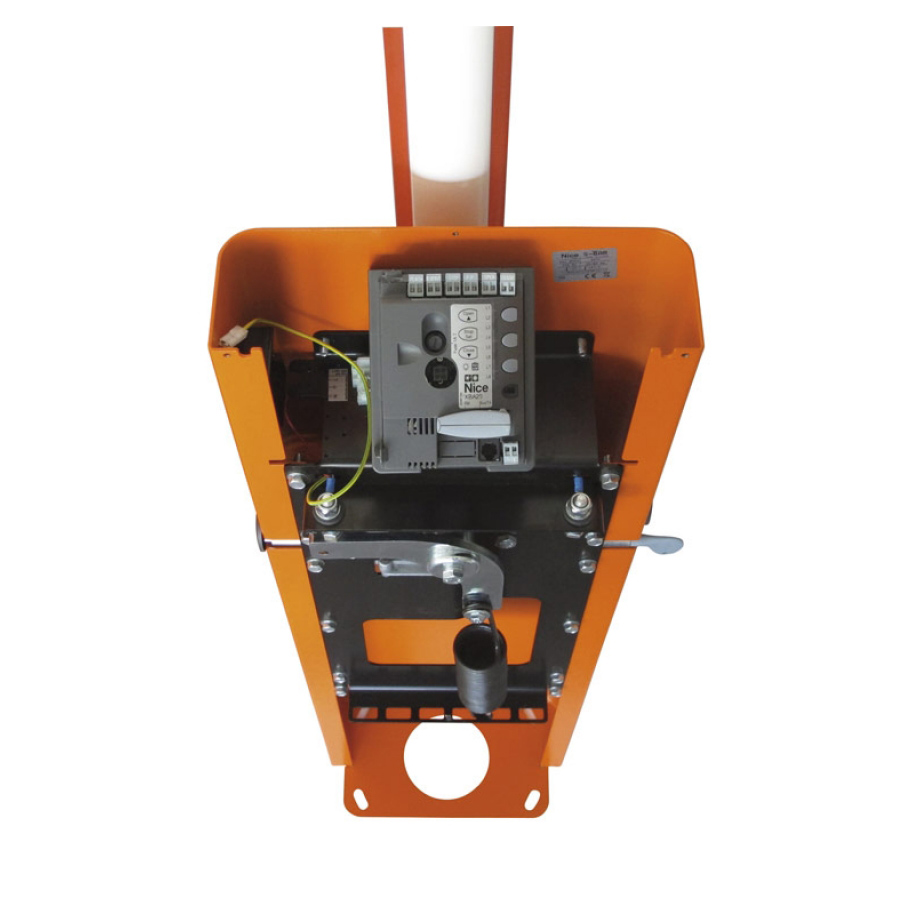

Внутри тумбы встроен электронный блок управления, к которому подключен приёмник OXIBD. Он принимает сигналы от пользовательских брелков, в его памяти хранится информация о 1024 однонаправленных передатчиках или 750 двунаправленных.
Программирование электронного блока происходит через программатор Oview и среду Opera. Базовые настройки выполняются посредством трех кнопок, расположенных на корпусе блока. О его неисправностях предупредит мигающая сигнальная лампа, размещенная на корпусе шлагбаума.

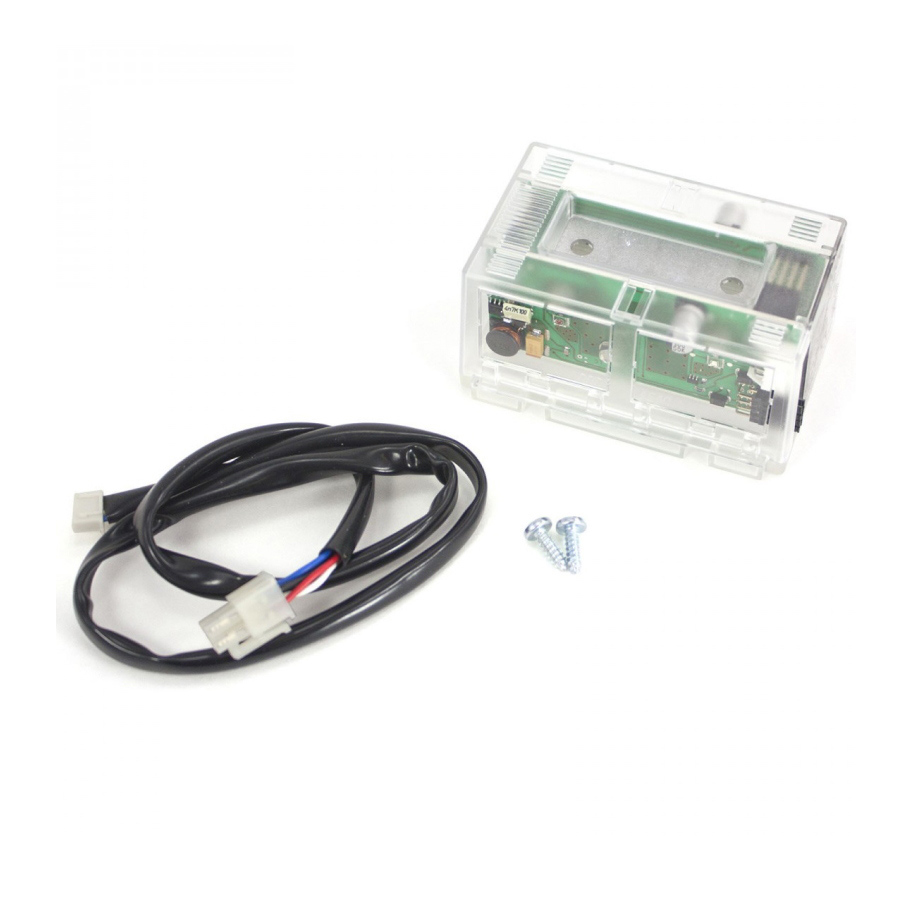

В блок управления встроены два контроллера определения металлических объектов: подъезжающий грузовик, легковой автомобиль, мотоцикл. Использование двух индуктивных петель поможет автоматизировать работу шлагбаума: автоматическое открывание, включение световой сигнализации, подсветки стрелы.
Длина стрелы, м
|
6 |
Эксплуатация | Постоянная |
Тип двигателя, В
|
220
|
Питание редуктора
|
24В |
Гарантия, месяцев
|
24 |
Тип шлагбаума
|
Автоматический |
Тип | Электромеханический |
Время открытия
|
6 сек
|
Время открывания
|
3-6 сек |
Габаритные размеры
|
400x299x1215 мм
|
Крутящий момент
|
300 Нм
|
Мощность, Вт
|
110
|
Потребление
|
1.1 А
|
Рабочий цикл
|
200 циклов/час
|
Рабочая темп-ра
|
30 C min/max
|
Диапазон температур
|
-20...+50
|
Класс защиты
|
IP44
|
Инструкция
|
1
|
Монтажное основание
|
1
|
