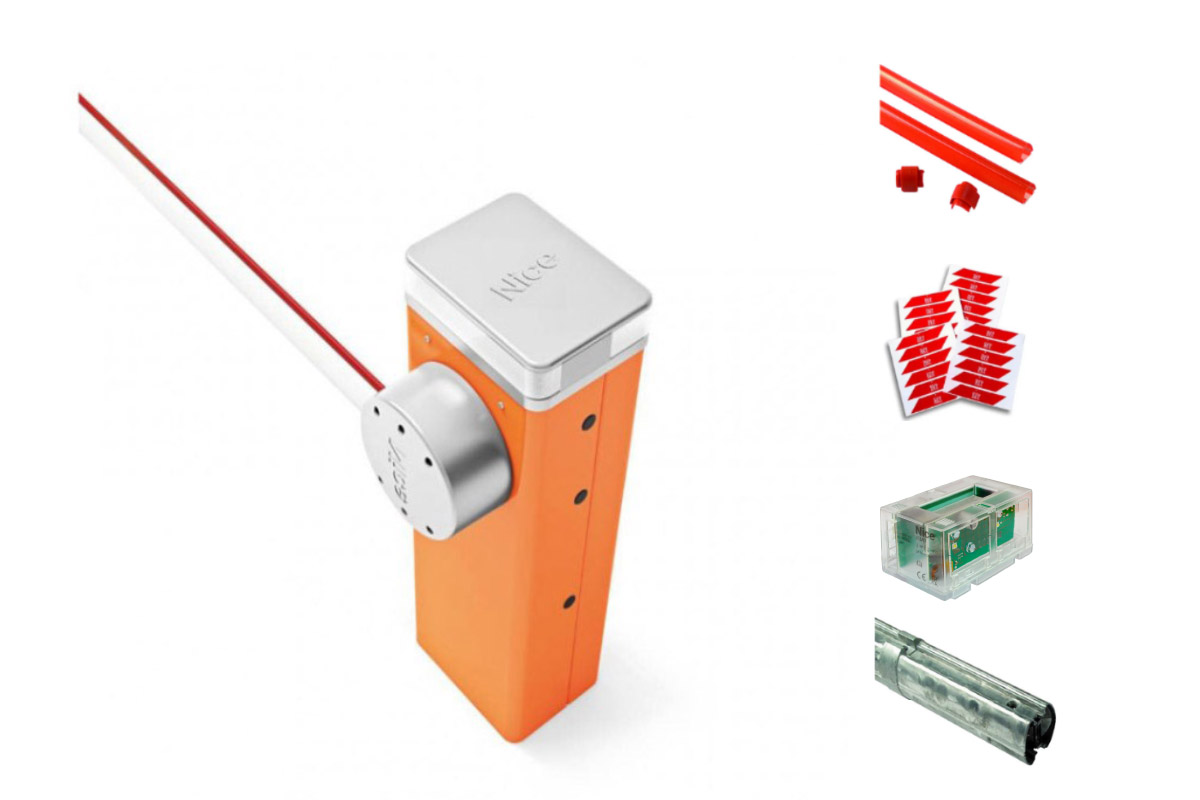

Nice M7BAR7KIT – это модель электромеханического шлагбаума со встроенным блоком управления. Используется в пунктах пропуска транспорта при въезде на закрытую территорию. Устанавливают шлагбаумы на таких объектах, как:
Конструктивно шлагбаум состоит из стрелы установленной на металлической тумбе. Овальная форма алюминиевой рейки снижает парусность конструкции, уменьшая нагрузки на редуктор. Максимальная нагрузка, выдерживаемая стрелой при шквалистом ветре, составляет 450 Pa.
Привод стрелы обеспечивается электромотором мощностью 110 Вт, который создает крутящий момент 300 Нм. Этой величины достаточно, чтобы плавно поднимать 7-метровую стрелу за 6…10 секунд. Время открывания регулируется в процессе настройки.

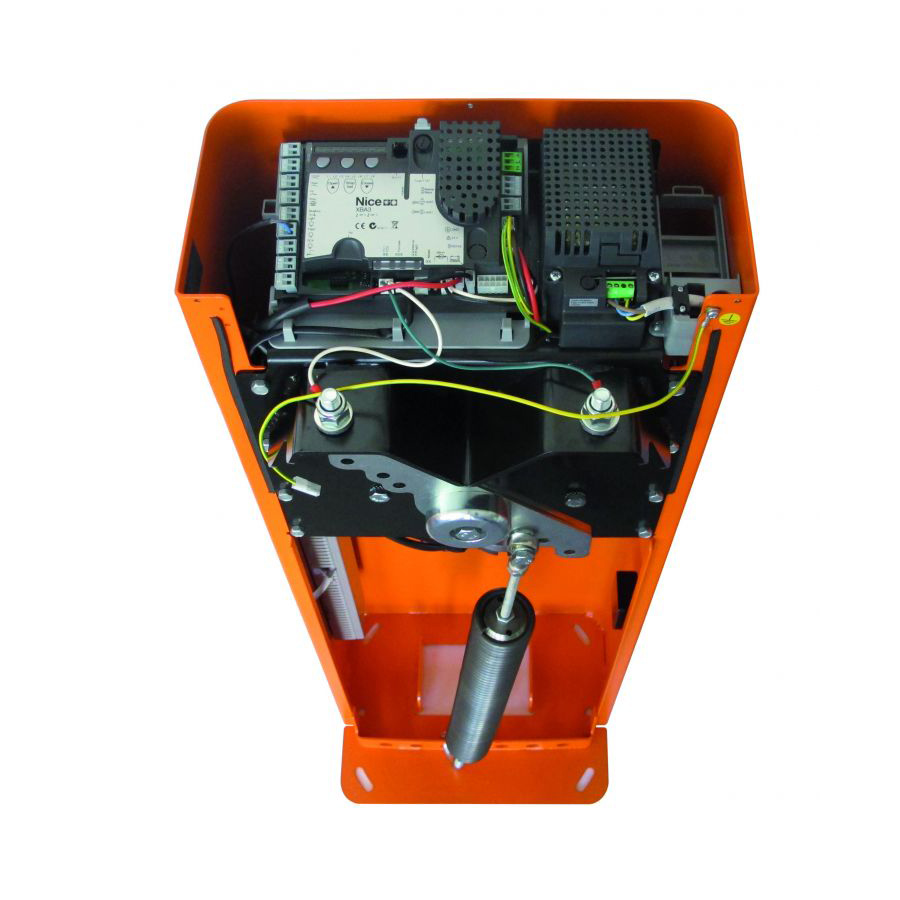

Работой шлагбаума управляет встроенный электронный блок, программируемый тремя кнопками. Поддерживается программирование 8 функций и настройка 8 параметров. Дополнительные настройки выполняются через программатор Oview, работающий в среде Opera.
Блоком поддерживается технология BlueBUS, к одному выходу подключается до 12 устройств BlueBUS. Подсоединение выполняется двумя проводниками, без соблюдения полярности. Радиоприемники подключаются через универсальный разъем SM, поддерживается работа с приемниками: SMXI, SMXIS, OXI, OXIT, OXIFM.

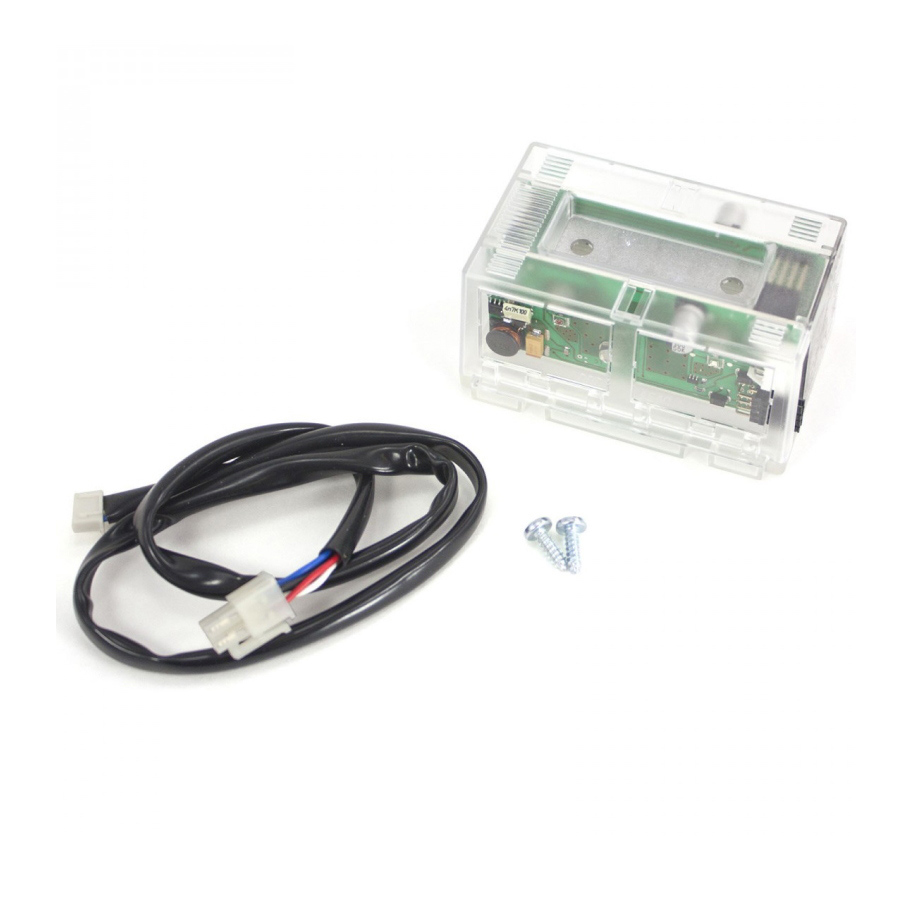

Система питания шлагбаума работает от сети переменного тока с напряжением 220 В. При его отсутствии работа продолжается за счет резервного источника в виде буферного аккумулятора PS224. Альтернативным источником электрической энергии является солнечный свет – для этого устанавливается фотогальванический преобразователь.
Длина стрелы, м
|
7 |
Эксплуатация | Постоянная |
Тип двигателя, В
|
220
|
Питание редуктора
|
24В |
Гарантия, месяцев
|
24 |
Тип шлагбаума
|
Автоматический |
Тип | Электромеханический |
Время открывания
|
3-6 сек.
|
Время открытия
|
6 сек. |
Габаритные размеры
|
400x299x1215 мм
|
Крутящий момент
|
300 Нм
|
Мощность, Вт
|
110
|
Номинальный ток, А
|
1.1
|
Рабочий цикл
|
200 циклов/час
|
Рабочая темп-ра
|
30 C min/max
|
Диапазон температур
|
-20...+50
|
Класс защиты
|
IP44
|
Инструкция
|
1
|
Монтажное основание
|
1
|
